自移式切顶钻机
发布时间:2017-09-06 点击量:1298
自移式切顶钻机是我公司利用ZYJ-800/160型架柱式液压回转钻机(双柱式)进行改造,采用了机械液压原理设计了自移式液压平台,将钻机改装后整机组装在液压平台上。主要适用于煤矿井下打切顶眼及地质勘探、抽放瓦斯、注水等,也可用于铁矿和其它领域打工程钻孔用。
该钻机具有自动液压控制,结构紧凑,操作简单,钻孔位置准确,精度高。适应性能好,占地面积小,钻程长省时省力,自行移动定位,工作效率高等优点。
自移式切顶钻机主要由主机、操作台、泵站、液压自移平台等四大部分组成,各部分之间用胶管连接。便于搬运和井下不同场合运输摆布。

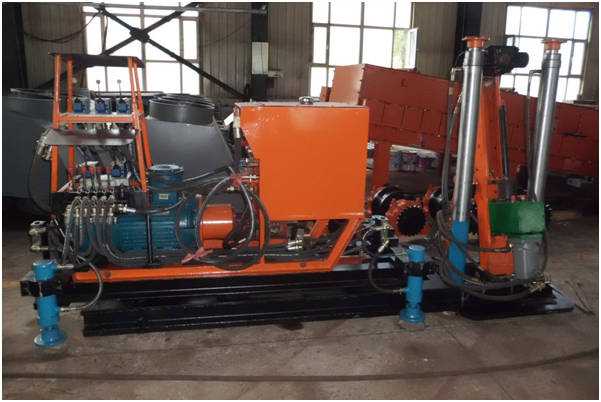

自移式切顶钻机
主要技术参数:额定压力:15MPa;额定转速在:800Nm;
钻孔速度:>150mm/min;钻孔直径:Φ75-Φ94mm;
额定转速:160r/min; 推进行程:1115mm;
适应钻杆:Φ50mm; 钻岩硬度:f≤7;
泵站主要参数:
电机型号:YBK2-180L-4 22KW 380/660V;
额定流量:90 L/min; 额定压力:16 MPa;
油箱容量:120 L; 泵站尺寸:1750×500×700mm
液压自移平台利用泵站做动力采用液压缸的行程进行移动。
自移行程:≤700mm 自移底座尺寸:3000×800mm
